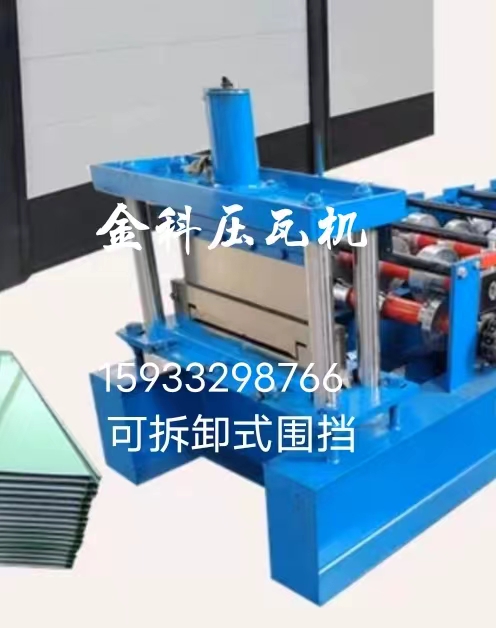

可拆卸围挡机参数表
设备总长 | 6.5米 | 宽度 | 1.3m | 高度 | 1m |
电机功率 | 5.5kw | 工作电压 | 380V | ||
生产速度 | 6-10米/分 | ||||
压轮轴径 | Ø70实心轴 13道 材质 45#钢调质 | ||||
压型轮 | 45#钢精车淬火 | ||||
设备底架 | 大架:300H型钢,立板14mm | ||||
传动方式 | 1寸链条传动 | ||||
剪断机功率 | 4kw | ||||
剪切部分 | 剪切刀Cr12高温淬火 | ||||
随机附件 | 上料架一套 | ||||
成型部分 | 辊压成型系统由机架、传动部件及冷弯成型辊轮组等组成。分为精工式车轮旋转成型,成型效果好,减少轮子和原材料之间的摩擦力,调试方便、。 | ||||
工作流程 | (送毛坯料)开卷——导向进料——-辊压成型——定长切断——成品出板 人工点固好工件,人工上卷,进入PLC操作页面——按“启动”钮——板材自动进入——开始按设定的程序进行——达到设定的尺寸后自行切断,此设备的自动压板成型完成。 | ||||
进料导向平台 | 主机进料口处设置左右导向装置。工作时,原材料板材两侧经左右导向进入主机,使原材料板材与辊压成型系统保持正确的位置。可通过手动螺杆机构调节导向位置,且左右独立可调。 | ||||
切断系统 | 切断系统由切断机架,切断模具,导向装置和切断油缸等组成 | ||||
电控系统 | 采用信捷PLC控制,变频器调速,能实现整机自动化生产。可设定批次、工件长度、数量等。 操作方式:输入屏+按钮。欧姆龙编码器计数,具有计数及记长功能。 | ||||
变频器 | 可减少切断长度误差,性能稳定,压型剪切冲孔长度误差为±2mm | ||||
注意事项 | 供电电源输入:三相380V 电网电压波动:≤±10% 前后左右距离墙壁等遮拦物1米以上 |
